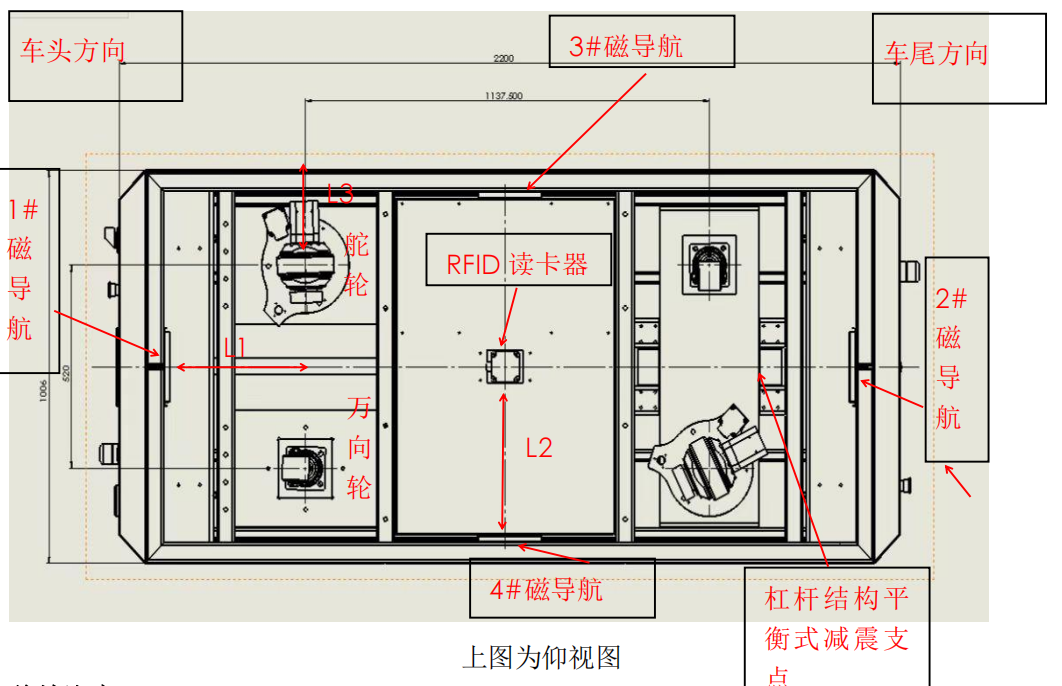

磁導航固定在車體安裝，杠桿結構平衡式減震機構安裝方式如下：

總結注意：
(1) 上圖是典型的自平衡式減震結構，特點是：結構簡單可靠，成本低。缺點是：載荷最大 重量不能超過舵輪直接承載的 4 倍。
(2) 如果車輛需要平移，前進后退，旋轉時，需要安裝 4 只磁導航傳感器，其中左右兩只傳 感器負責平移導航，前后兩只磁導航負責前后行走導航和旋轉時導航。
(3) 左右兩側，3#，4#磁導航是負責平移動作，磁導航安裝時越靠近車體左右邊沿,L2 值越 大，平移時導航效果越好。
(4) 前后運行時 1#和 2#磁導航起作用，磁導航距離舵輪的垂直距離 L1，應該是一個合適的 距離，20-50CM 之間，L1 值越大，導航精度越高，但是弧線轉彎半徑也越大。建議在設 計再根據實際情況討論一次。
(5) 舵輪到車體邊沿也就是到側面磁導航的距離 L3，L3 越大，平移導航效果越好，L3 一般 大于 20CM，建議根據具體情況而定。
(6) 磁導航傳感器在安裝時應由獨立的不銹鋼支架安裝，距離大面積鋼鐵結構 1CM 間距以 上，防止車體磁化時干擾到磁導航傳感器。磁導航傳感器的底面距離地面的安裝間距為 25mm。磁導航傳感器安裝時，有字的一面應該朝向車體內側。
(7) RFID 最佳的安裝高度是底面距離地面 40mm 左右，RFID 讀卡器背面應該盡量遠離金屬或 者安裝支架鏤空，減少金屬對 RFID 傳感器的反射影響。
(8) 激光避障雷達的安裝，可以根據實際情況，一般避障雷達的單個掃描角度范圍是 270 度，根據實際情況可以安裝在車頭車尾或者對角以及側面等。
